Rennstrecke

Bei unserer Rennbahn haben wir Rollladendeckelprofile verwendet und hier Holzleisten mit 40 x 5 mm aufgeklebt.

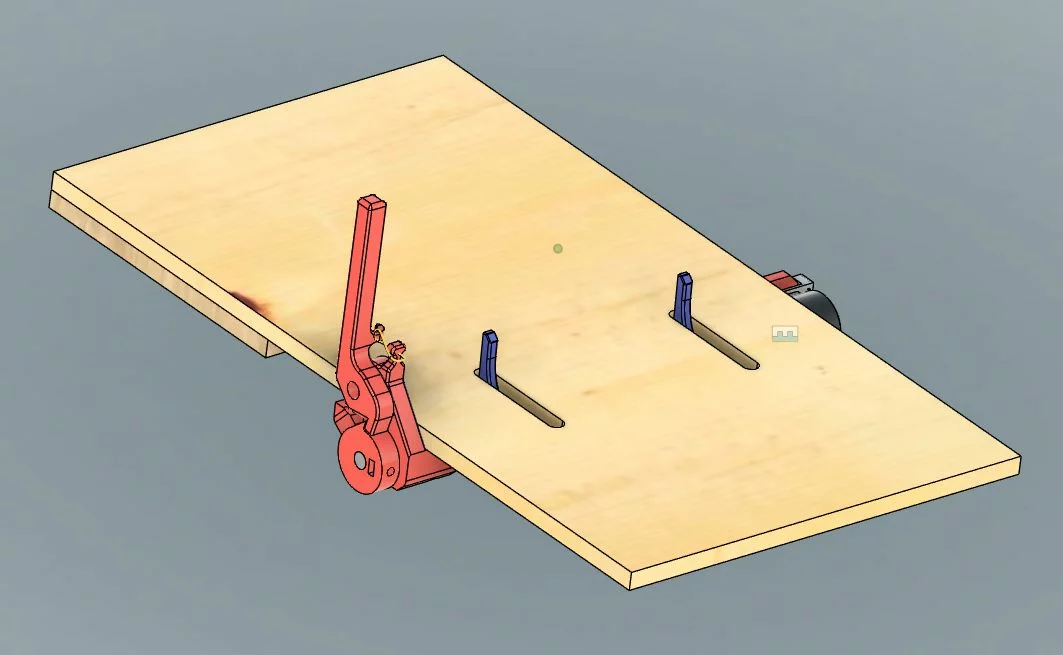

Die Startrampe ist eine Holzplatte mit verschiedenen 3D Druckteilen. Damit kann man dann die MiniSKRs gut platzieren.

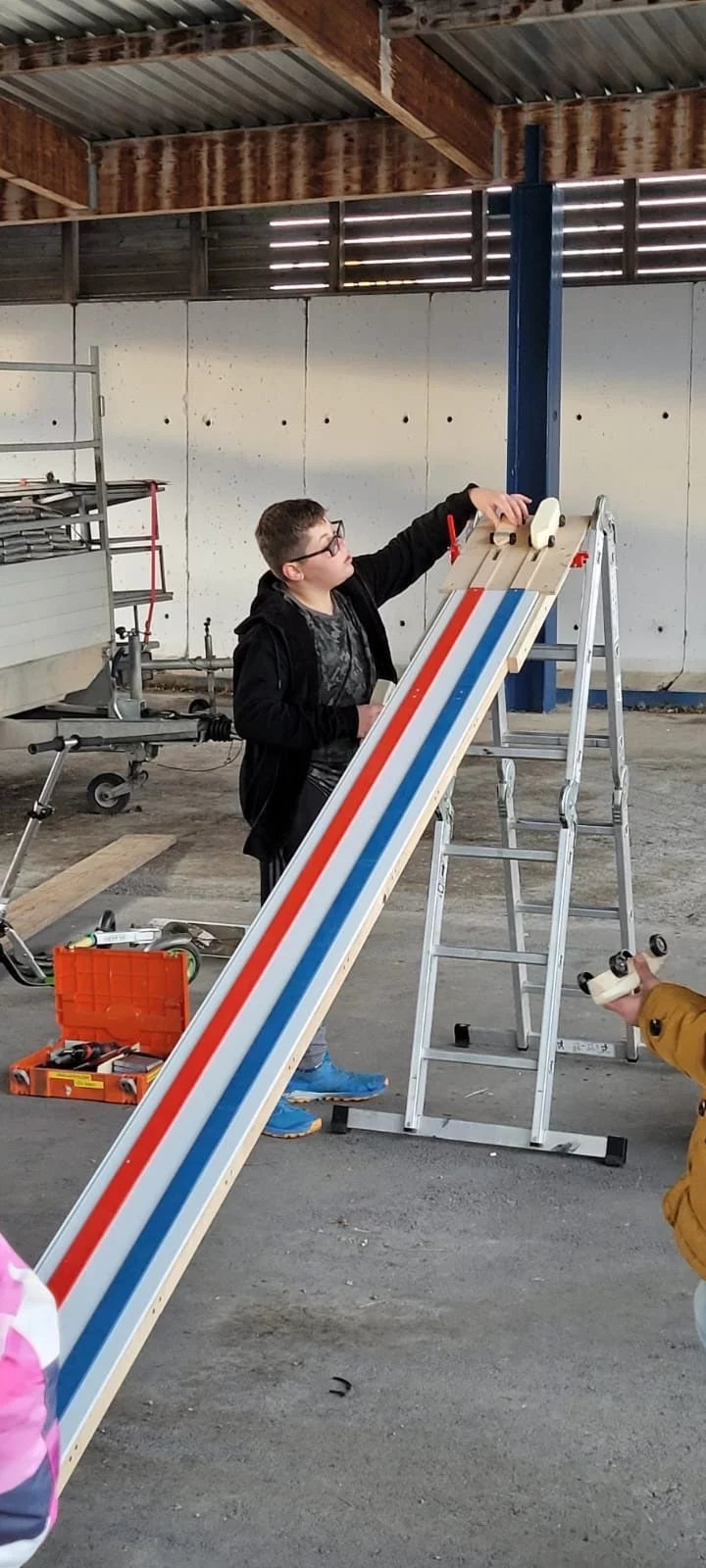

Als Erhöhung haben wir eine Bockleiter gewählt. Dort wird dann die Startrampe eingehängt.

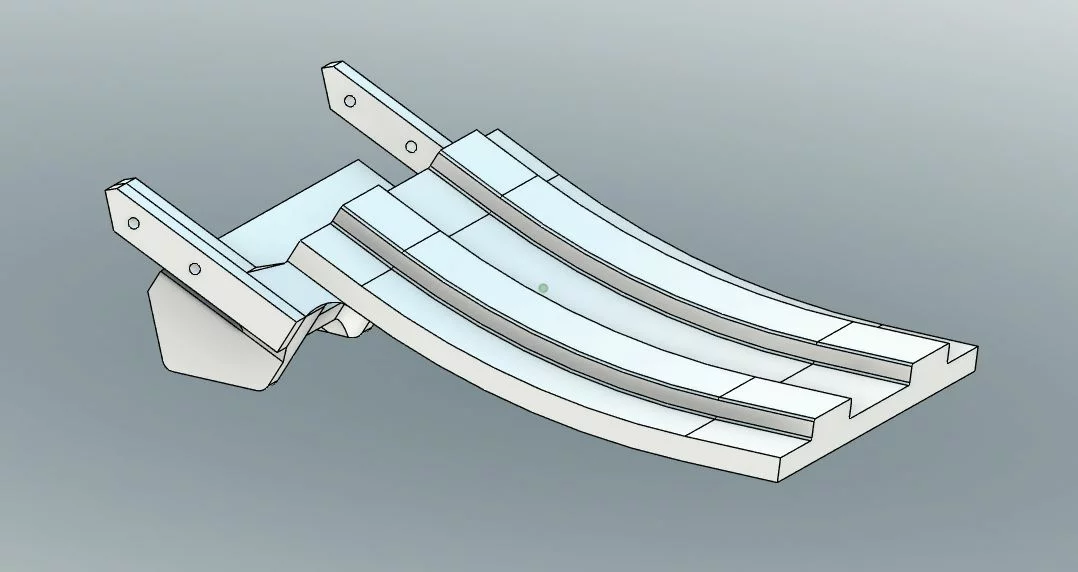

Die Biegung haben wir ebenfalls mit einem 3D Druckteil gemacht.

Die Datei kann auf Wunsch gern zugesendet werden. Jedoch passt dieses nur auf den von uns verwendeten Typ des Rollladenkastenprofiles.

Die Verbinder zwischen den Rollladenprofilen ist im Prinzip eine Holzplatte, welche 4 Klammern hat und die die Enden der Teilstücke so fixiert.

Als Bremse, am Schluß wurden die Holzleisten erhöht und mit einer Gummimatte beklebt. Dadurch werden die kleinen MiniSKRs sanft und ohne Beschädigung abgebremst.

Hier die Bauteile für eine Rennstrecke:

Alle 3D Druckteile können als STL File oder gedruckt bestellt werden. Dazu bitte Kontakt aufnehmen.

Hier noch eine Original Anleitung zum Bauen von einer Rennstrecke. Leider alles in Zoll Abmessungen, Aber man kann das ja alles umrechnen.

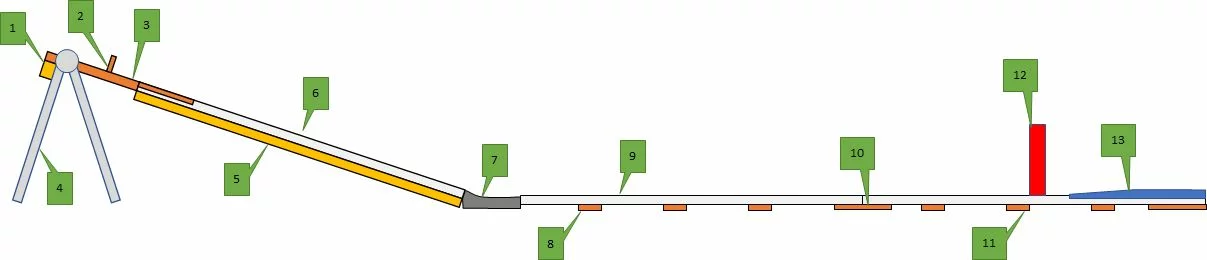

Komponenten:

1. Startrampe (mit 3D Druckteilen) mit Hinterhakung für Bockleiter

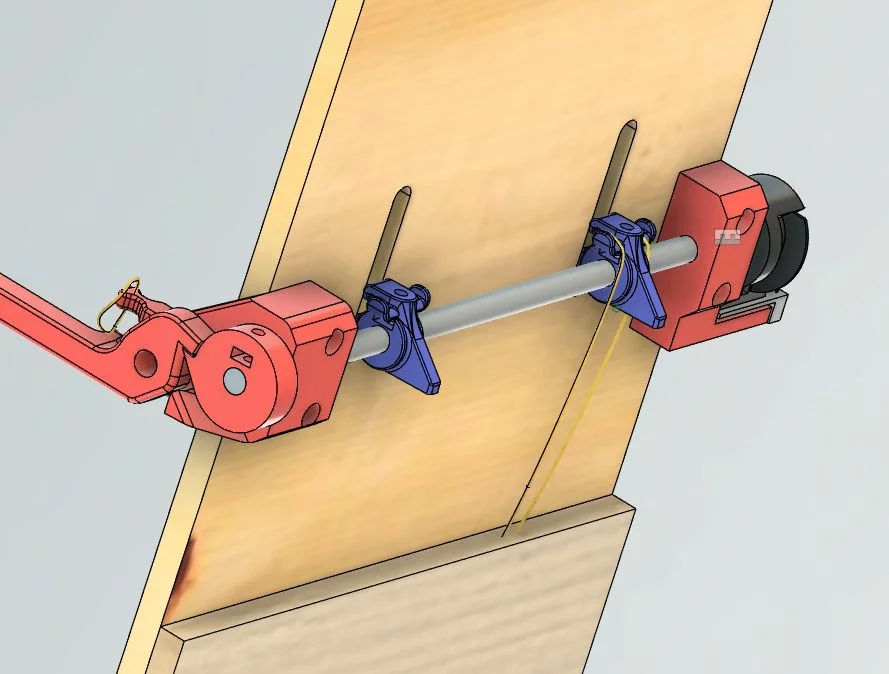

2. Starthebel und Stopper für MiniSKR's. Auslöseelement hat Lichtschranke für Startsignal
3. Kuppelstück für Rollladenprofil
4. Bockleiter
5. Verstärkung für freie Aufstellung

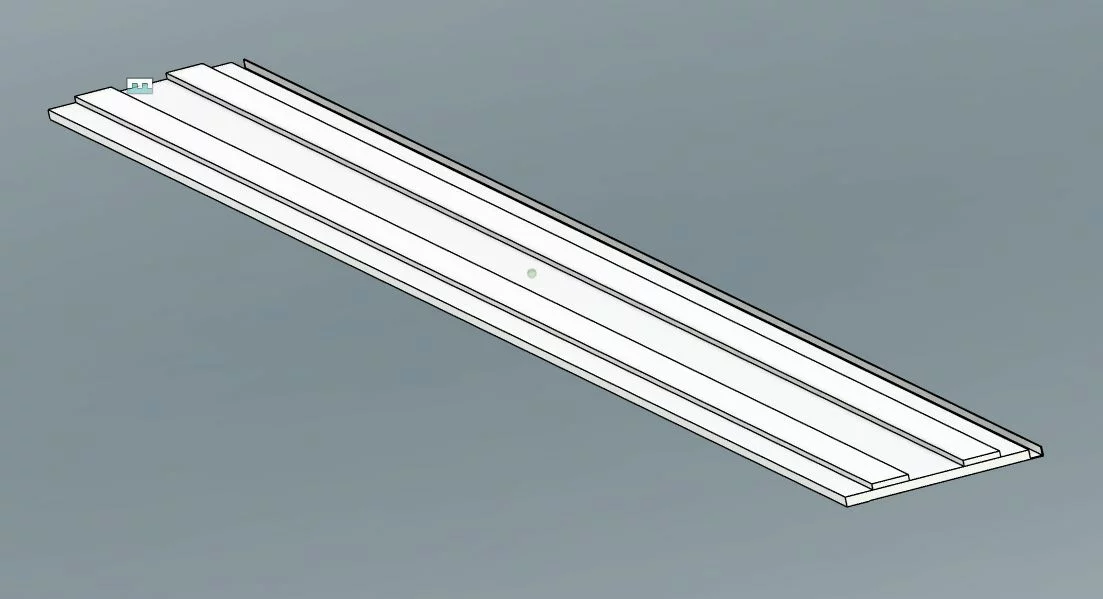

6. Rennstrecke (Rollladenkastenprofil mit aufgeklebten Führungsleisten (Holz, farbig angemalt)
7. Biegung (3D Druckteil)
8. Stützsegmente. Einfache Holzplatten, 9mm Dick
9. Rennstrecke (Rollladenkastenprofil mit aufgeklebten Führungsleisten (Holz, farbig angemalt). Länge 3m.
10. Kuppelstück zwischen 2 Bahnsegmenten
11. Rennstrecke Endsegment
12. Zielbogen mit Lichtschranken
13. Bremsblock. (Erhöhte Führungsleisten mit Gummioberfläche (Fensterdichtung, aufgeklebt))

Unsere Rennstrecke ist ca. 18m lang und kann in 3m lange Segmente zerlegt werden.

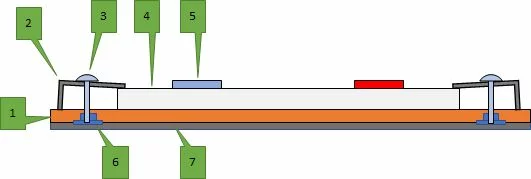

Die Kupplung ist das Verbindungsglied zwischen 2 Bahnsegmenten. Wir haben das so gemacht, dass wir ohne Bearbeitung der Bahnsegmenten ausgekommen sind. Die Verbindung wird nur geklemmt.

Komponenten:

1. Multiplexplatte, 12 mm (1x)
2. Aluwinkel 40x15x2, 30 mm lang, mittig ein Loch gebohrt (4x)
3. Metrische Schraube M4 (4x)
4. Rollladenkastenprofil (1x)
5. Führungsprofil, Holz, Multiplex 4mm, farbig bemalt, aufgeklebt mit Konstruktionsklebeband (2x)
6. Gewindemuffe M4 (4x)
7. Gummiprofil (Fensterdichtung, selbstklebend)

Es ist, speziell wenn man die Strecke auf Staßen aufbaut, nicht zu vermeiden, dass die Stöße etwas uneben sind. Das kann man aber mit kleinen Keilen oder Shimpsplatten leicht angleichen, so dass ein topebener Stoß entsteht.

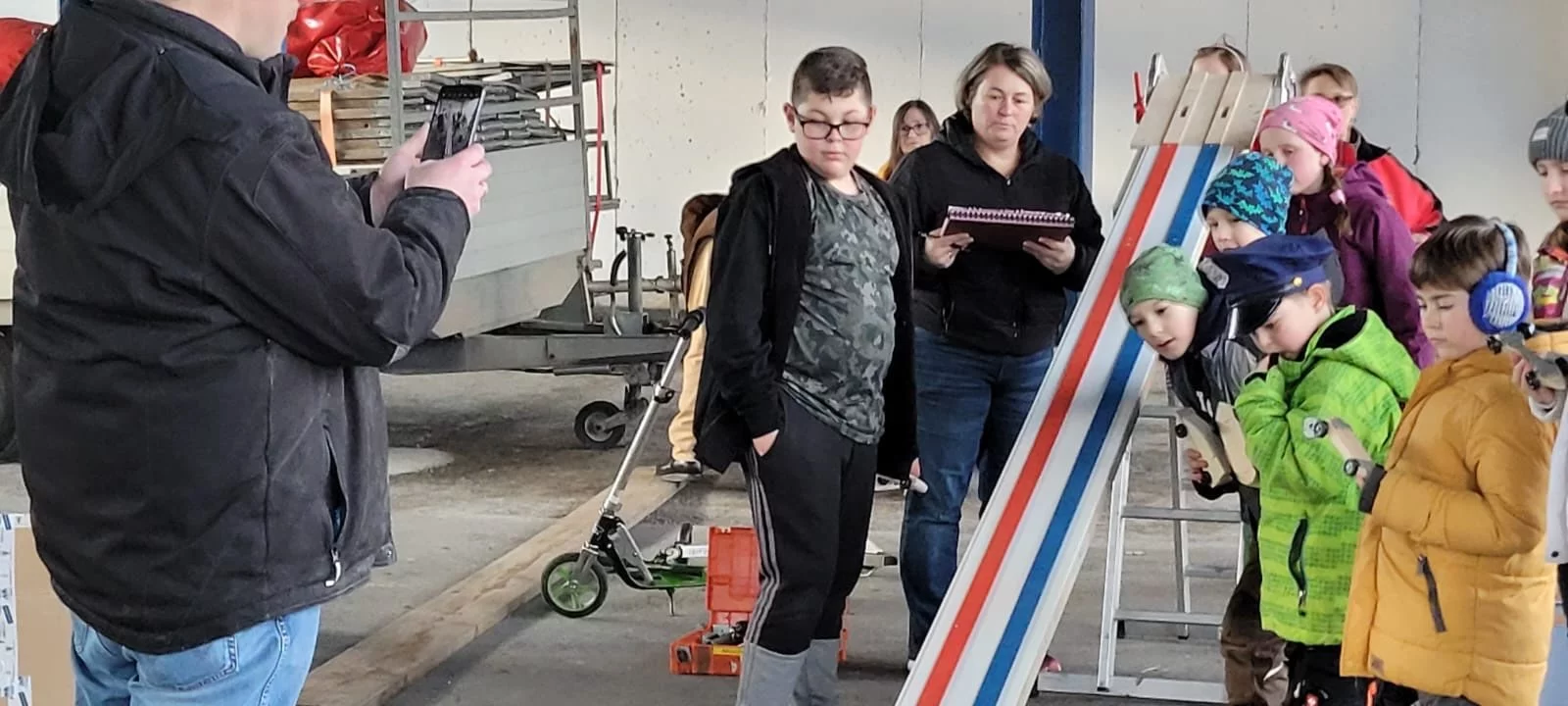

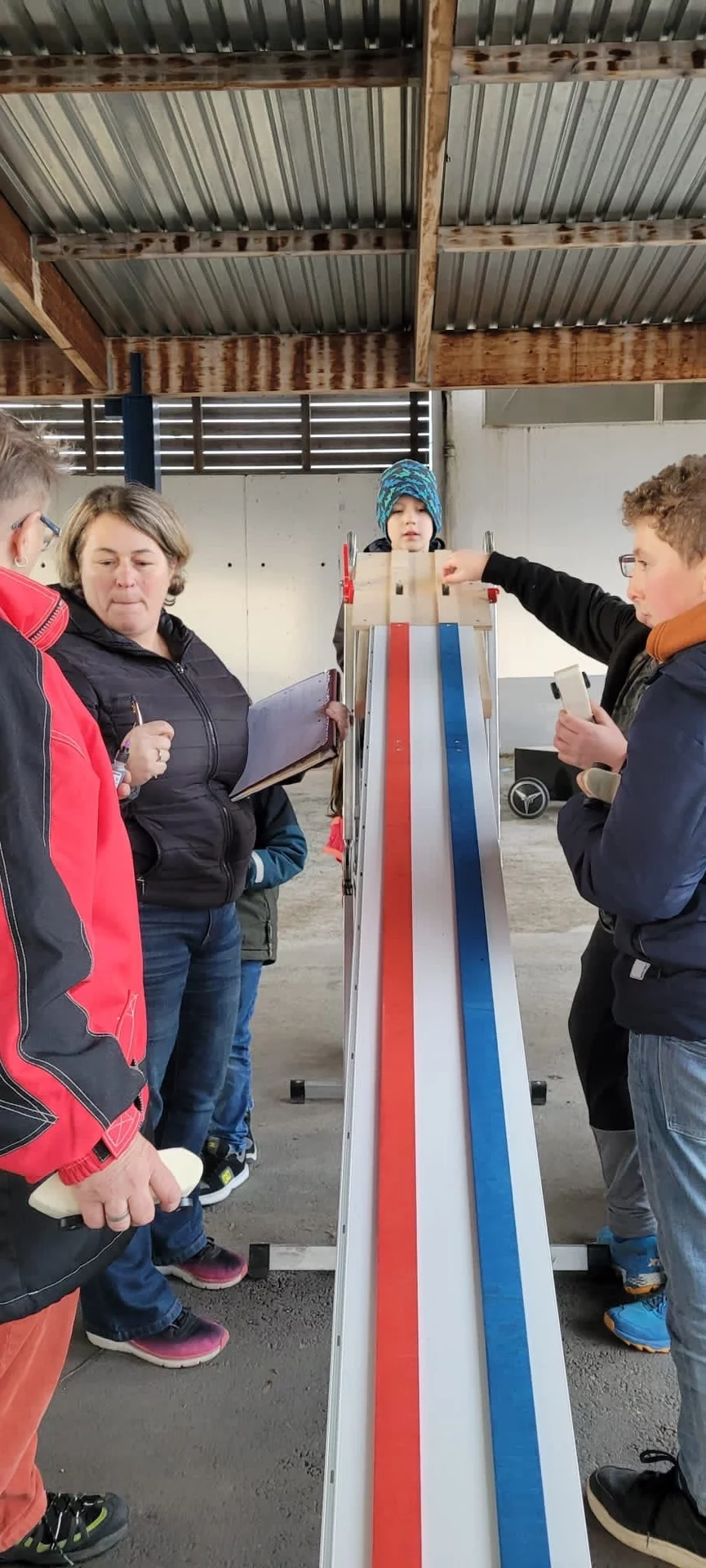

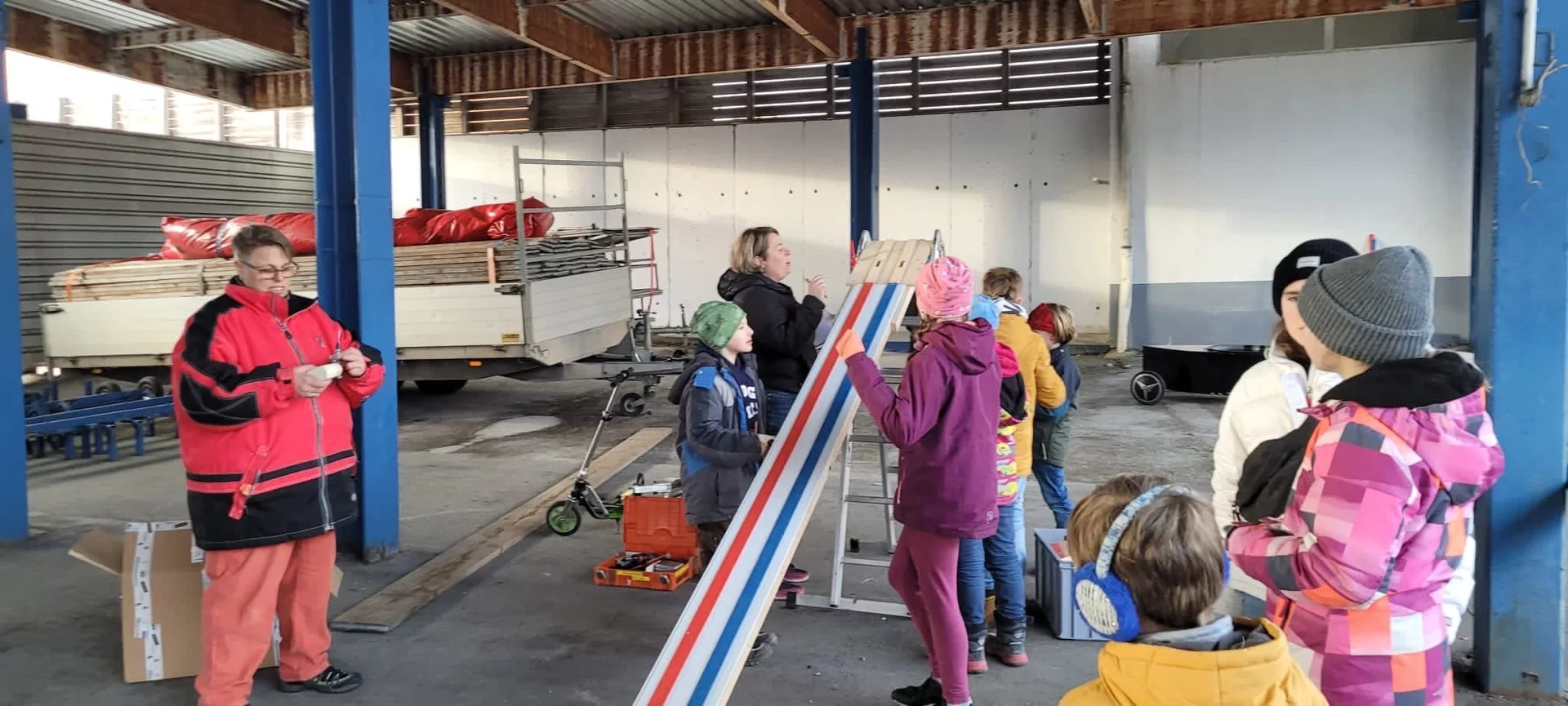

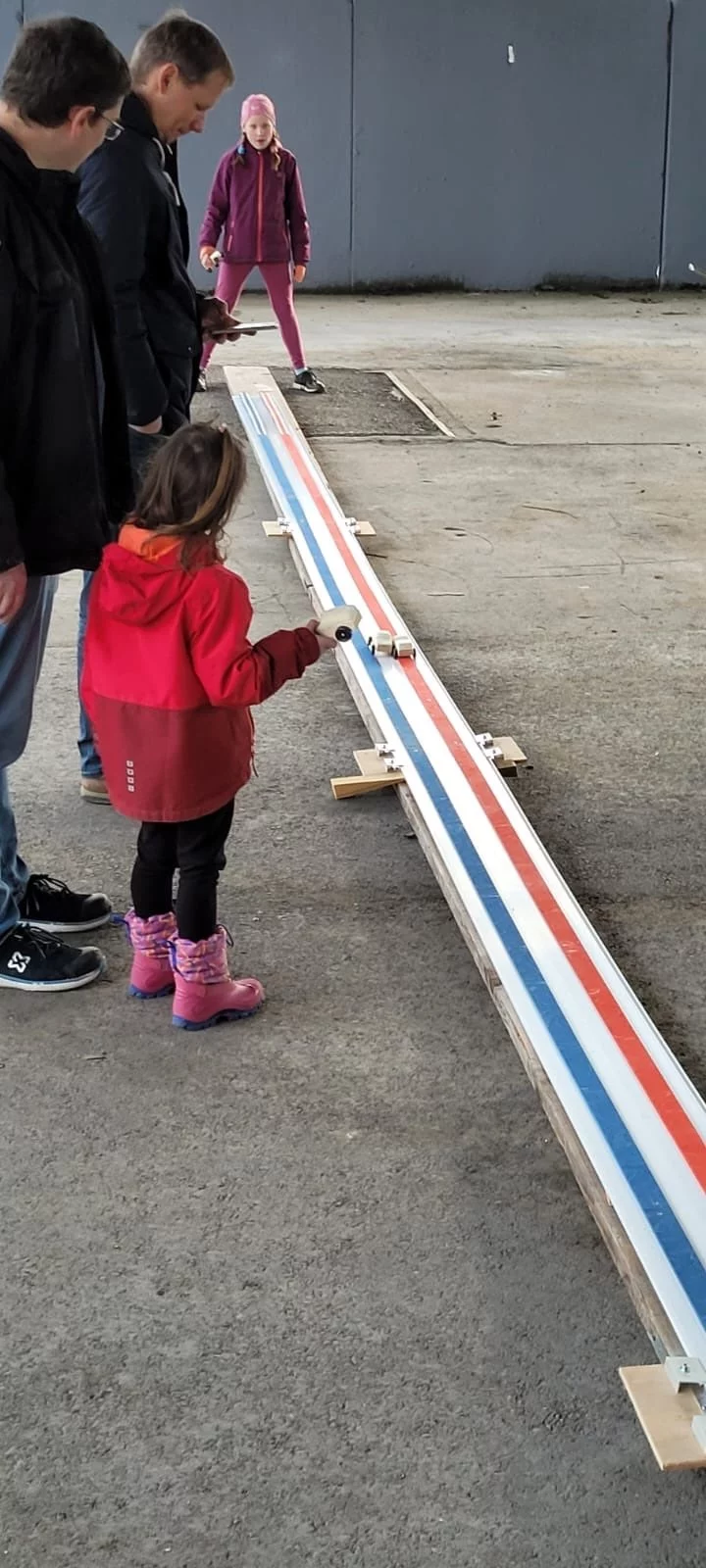

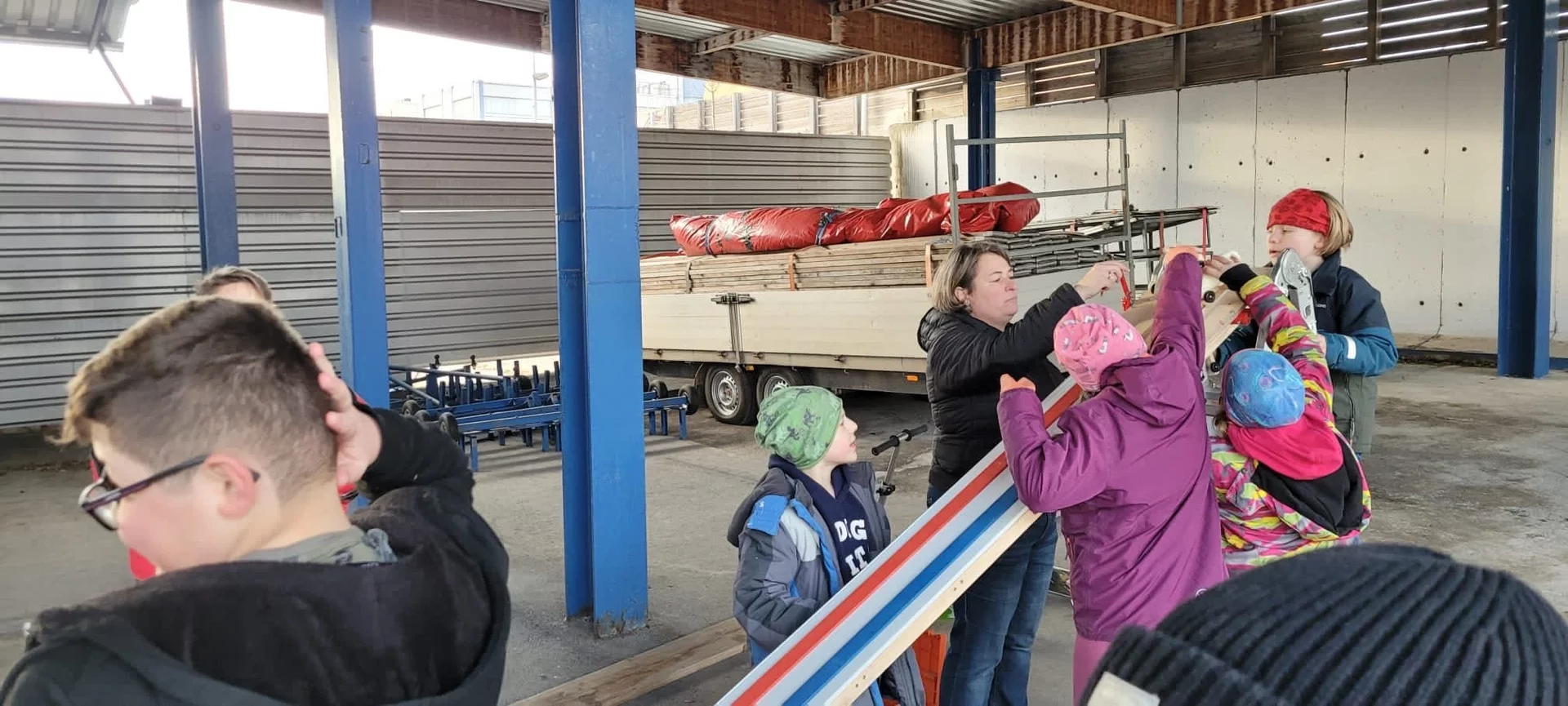

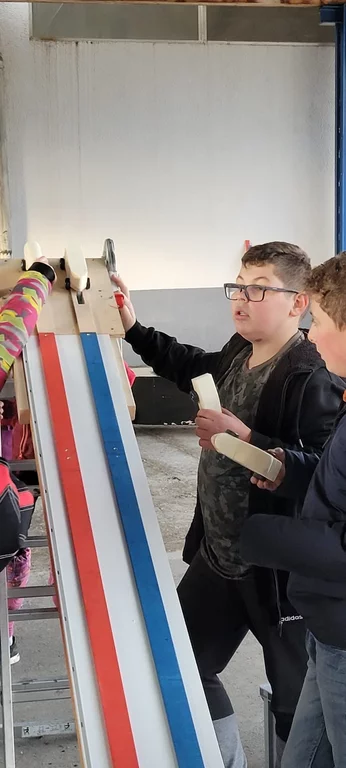

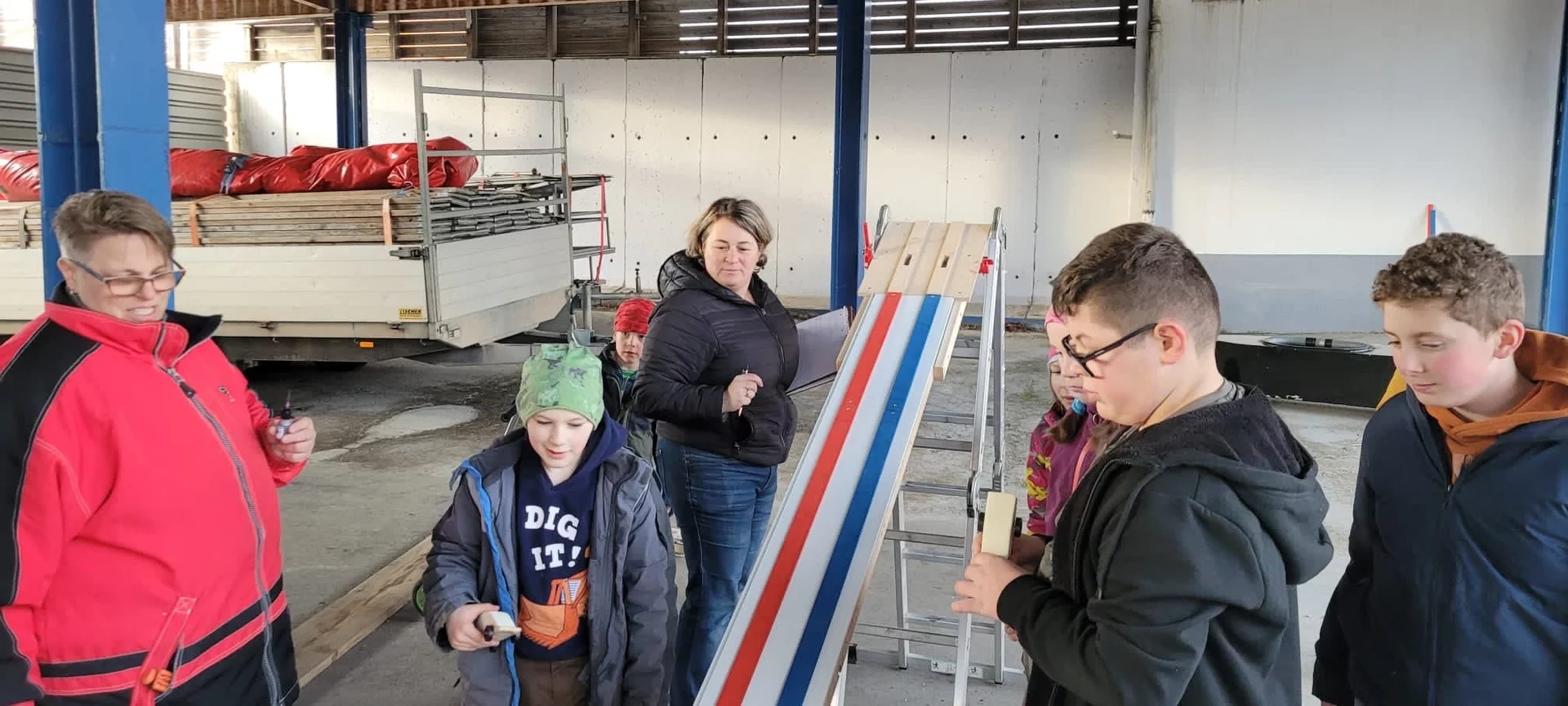

Hier die Bilder 2024 von der ersten Baden-Wüttembergischen Meistersdchaft. Man sieht es war kalt :-)

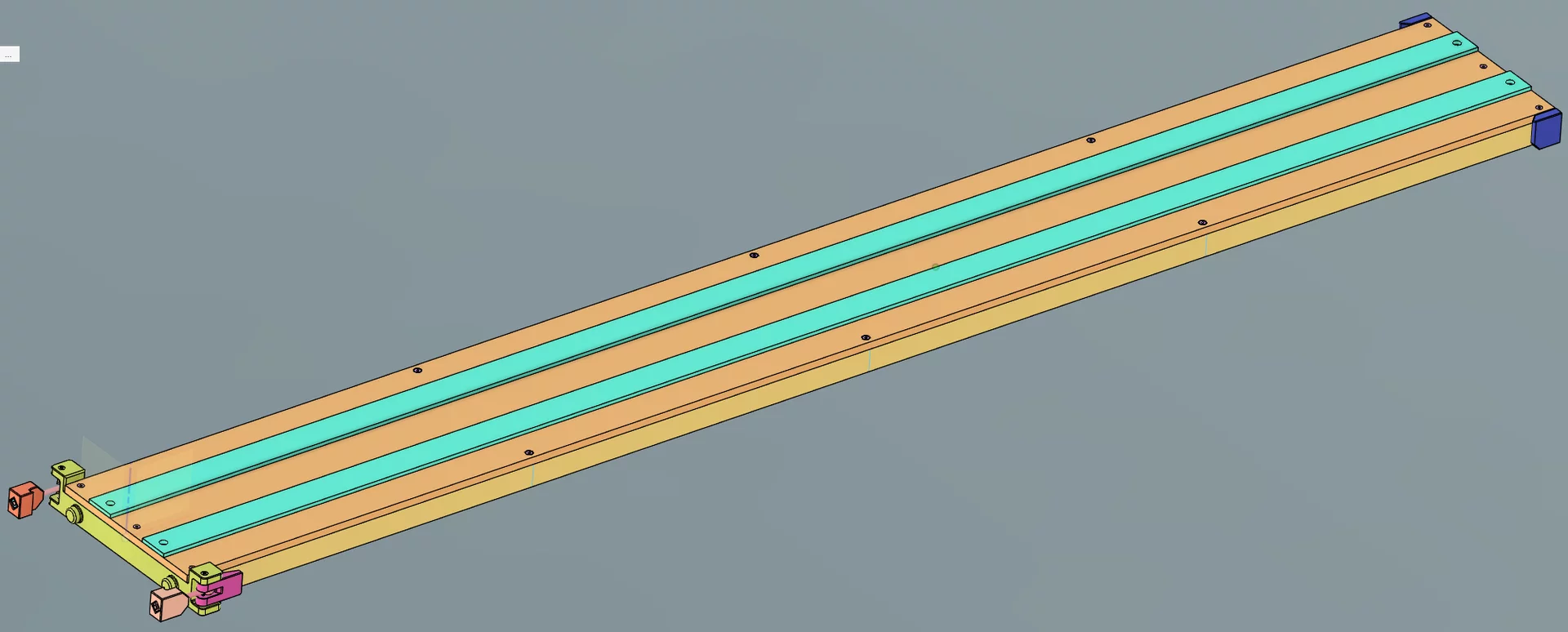

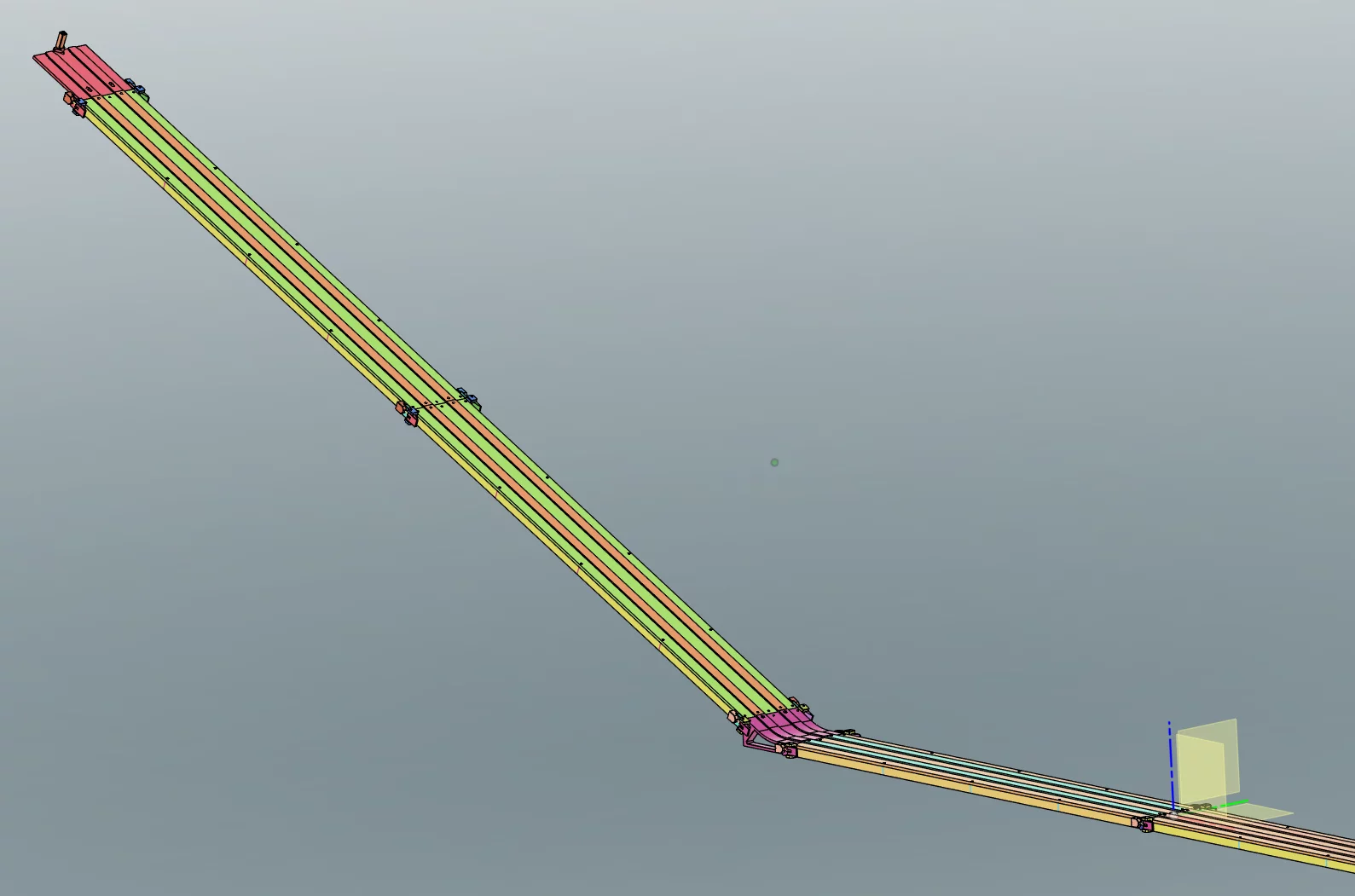

Diese Rennstrecke ist wie folgt aufgebaut. Es werden Holzschnitte (Holzplatten) für die Fahrstrecke genutzt. Für die Führungsleisten wird auch Holz genommen.

Die Strecke wird über 3D Druckteile verbunden. Dies sind Schnellspannsysteme. Es genügt ein Drucker mit 300x300x300 Bauraum. Der Kunststoff kann für die Fahrstrecke (Biegung, Startrame) auch PLA sein. Die mechanisch belasteten Bautiele sollte PETG, besser ABS o. ä. genutzt werden.

Highlights:

• Einfach zu erstellen,
• mit Bohrlehre und Montagehilfe (als 3D Druckteil,

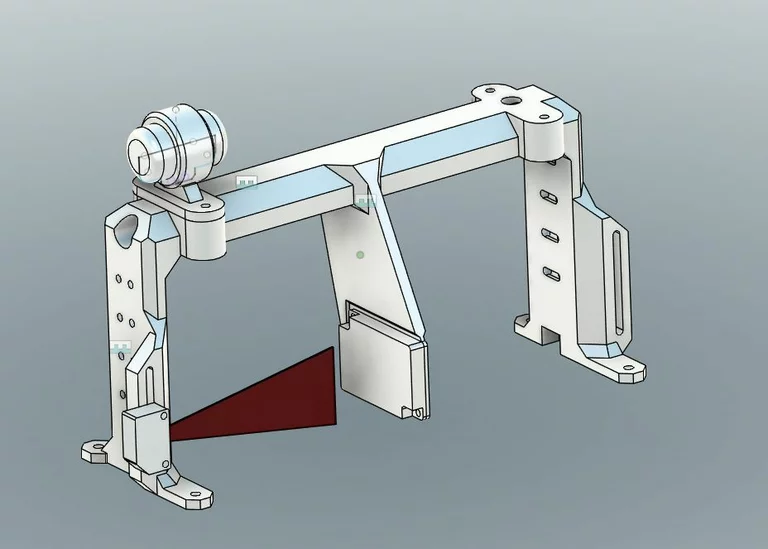

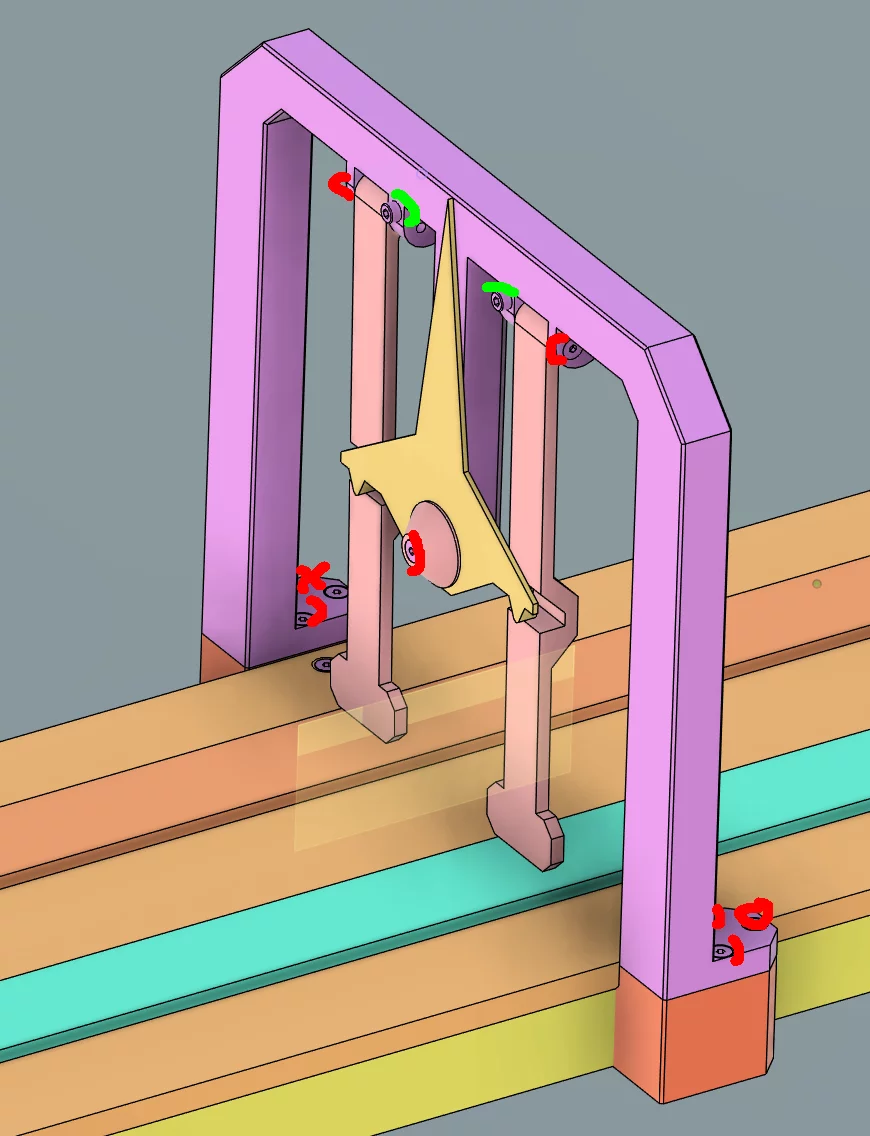

• Siegerportal mit mechanischer Siegeranzeige,

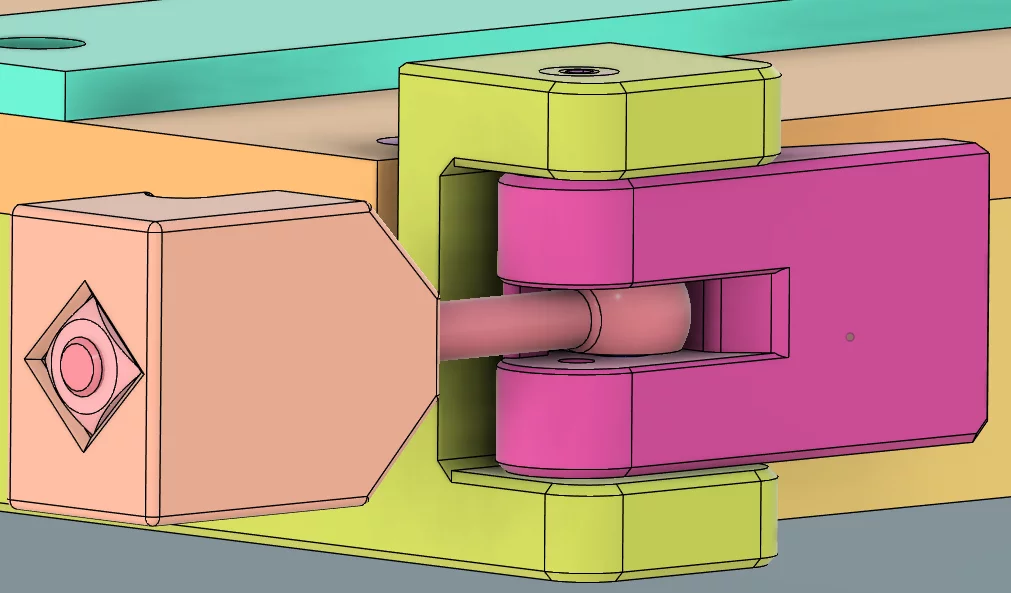

• Schnellspannverschlüsse zum einfachen Koppeln.

Ein Bauplan mit Download der Bauteile über die Internetseite auf Prntables.

Diese Rennstrecke ist eine Anleitung aus dem Internet. Diese ist in englisch und in imperialen Maßangaben. Man muss diese einfach umrechnen, dann hat man mm (x2,54). Ist als PDF zum Download.
