Zeitmessanlage

Wenn man ein Rennen macht, muss man natürlich entscheiden, wer der Sieger ist.

Hier mal ein paar Methoden, wie man das durchführen kann. Spannender ist es mit eine Zeitmessanlage, welche die Zeiten misst. Hier preislich aufsteigend, welche Möglichkeiten man hat. .... und es gibt noch viel mehr.

1. Die einfachste Möglichkeit ist, dass man 2 Personen an das Ziel stellt. Diese beobachten den Vorgang bzw. den Sieger. Ist aber nicht ganz objektiv
2. Eine mechanische Siegerermittlung. Man hat zwar nicht die Zeit, aber es ist immer sicher, welches Auto gewonnen hat. Ist für einache K.O. Rennen gut geeignet.
   Kosten ca. 10 €
3. Man nimmt handelsübliche Stoppuhren und baut diese zur Zeitmessanlage um.  Kosten ca. 30€
4. Man baut sich über Adruino eine eigene kleine Zeitmessanlage. Dazu gibt es im Internet eine Fülle an Beispielen. Man darf aber keine Angst vor löten und Zeilencode haben. Kosten ca. 40€
5. Etwas komfortabler, da alles steckbar ist, ist eine Lösung über einen M5Stack. Ähnlich wie 4.) aber weniger Basteln, mehr Stecken. Der M5Stack lässt sich auch grafisch programmieren. Kosten ca. 70€
6. Die Königslösung ist sicher, man nimmt eine kleine SPS z. b. die Siemens Logo. Die kann man dann auch erweitern, z. B. zum Dragster Modus. Der riesen Vorteil an dieser Lösung ist, dass es die Anlage vor 25 Jahren schon gegeben hat und die Logo es auch noch in 25 Jahren geben wird. D. h. wer so was langfristig machen will sollte die Logo nehmen. Ist sicherlich auch die zuverlässigste Version. Kosten ca. 300 €

Hast Du eine tolle Anleitung für eine einfache Zeitmessanlage? Sdchick uns die Infos, wir nehmen die hier auf.

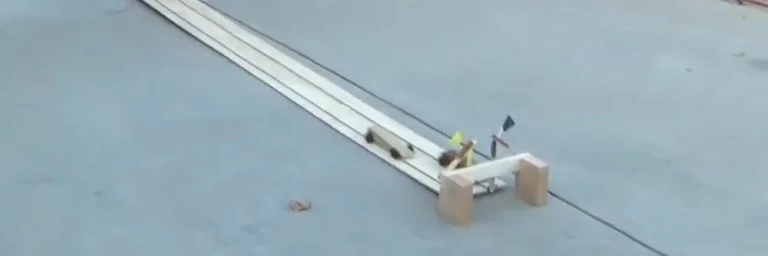

Die mechanische Lösung ist einfach und sehr kostengünstig.

Im Prinzip werden die Sieger durch die Schaltfolge ermittelt. Die Fahne die als erstes auf der Auflage liegt ist Sieger. Es gehen zwar nur K. O. Rennen, aber auch die machen Spass. Schaut euch das Video an, das erklärt genau wie es funktionieren muss. Günstiger, als mit so einer Zeitmessanlage bekommt man kein gesichertes Rennergebnis.

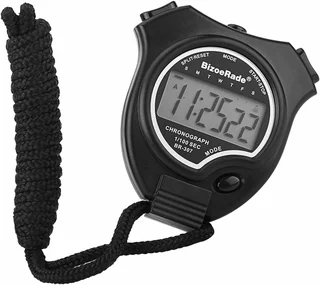

Eine der günstigsten Möglichkeiten ist, dass man 2 normale Handstopp-Messuhren kauft, Die gibts beim Onlinehändler schon ab 10€.

Als Beispiel:

Diese baut man auseinder und lötet an die die Start / Stopp Kontakte einfach die Taster an, die von der Rennbahn kommen. Man benötigt je Renntrack eine Stoppuhr.

Auf Youtube gibt es ein Beispiel wie man so was machen kann.

Wer es etwas einfacher machen will, nimmt statt einer eigenen Platine ein fertiges Modul oder ein Microschalter.

Die fertige Platine kostet ca. 1-2€ und hat den Vorteil, dass man die Empfindlichkeit einstellen kann. Evtl. muss man den Lichtsensor auslöten und an ein Kabel anlöten, so dass man den in die Bahn integrieren kann. Aber immerhin. Wenig löten, sehr günstig, einfach zu realisieren.

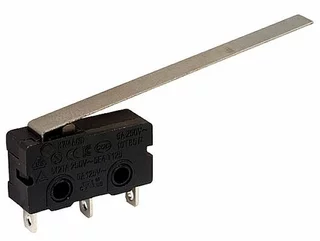

Einfach wird es wenn man Microschalter nimmt. Diese gibt es auch mit langer Schaltfahne. Ein Standard Microschalter wird in die Rampe eingebaut. Ein Microschalter mit langer Schaltfahne in die Fahrbahn eingelassen. Das lange Metall kann man einfach dann nach seinen Bedürfnissen biegen, so dass es sicher bei jedem Fahrzeug auslöst. Dann spart man sich die Platine, welche den Fotosensor in ein Schaltsignal umwandelt.

Man kann natürlich beides kombinieren. Ein Microschalter am Start, 2 Fotosensoren im Ziel. Oder was auch immer. Auf alle Fälle eine der günstigsten Möglichkeiten eine Zeitmessanlage zu realisieren.

Eine Adruino basierene Lösung, ab besten mal im Internet oder Youtube suchen. Auf dieser Basis gibt es viele Bauvorschläge. Man muss halt löten und coden können.

Wer mit Löten und Programmieren nicht so viel am Hut hat, kann mit einem M5Stack eine recht einfache, aber doch genaue Zeitmessanlage nachbauen. Die Programmierung ist grafisch, so dass es jeder mit etwas Bit & Byte in den Fingern hinbekommen sollte. Mit einem Invest von so ca. 100-150€ sind die Kosten überschaubar.

Eine Anleitung dazu gibt es bei Ronny auf seiner Seite KreativeKiste.DE.

Eine weitere Möglichkeit ist, eine Siemens Logo zu nehmen und diese als Zeitmessanlage zu programmieren. Das haben wir gemacht. Ihr könnt die komplette Rennstrecke mit Zeitmessanlage bei uns für wenige Euro mieten.

Da uns das einfache Starten mittels Hebel zu langweilig war, haben wir die Zeitmessanlage zum Dragster-Modus umgebaut.

Dragster Modus heißt, es läuft eine Ampel von Rot nach Grün. Die Zeit ist Zufall.

Ist grün, kann jeder Rennpilot sein Renner über einen Hand-Buzzer starten. Die gesamte Anlage ist über eine Siemens MiniSPS aufgebaut.

Wer hier Lust hat so was zu mieten, Nehmt kontakt auf. Die Strecke steht in Sindelfingen zur Abholung.
